一、紅色燈亮的常見原因與分類

1. 硬件故障類

• 主回路故障：
  • 功率模塊（IGBT）損壞、主電容擊穿或充電電阻燒毀。
  • 直流母線電壓異常（過壓、欠壓）。
• 傳感器故障：
  • 電流傳感器、電壓傳感器或溫度傳感器異常，導致誤報警。
• 內部電路故障：
  • 驅動板、主板或電源板元件損壞（如 IC、電阻、電容）。

2. 運行類故障

• 過載 / 過流：
  • 負載扭矩超過額定值、電機堵轉或參數設置不當（如扭矩限制過�。�。
• 接地故障：
  • 電機繞組、線纜或驅動器內部接地短路。
• 過熱：
  • 驅動器散熱不良（風扇停轉、散熱片積塵）或環境溫度過高。

3. 外部連接類故障

• 電源異常：
  • 輸入電源缺相、電壓波動過大或接線松動。
• 編碼器 / 反饋故障：
  • 編碼器線纜斷開、信號干擾或編碼器本身損壞。
• 控制信號異常：
  • 啟動信號（STF/STR）接觸不良或邏輯電平錯誤。

二、分步排查與維修流程

1. 初步觀察與報警代碼讀取

• 查看操作面板報警代碼：
  • 通過驅動器面板（如 JOG 鍵 + MODE 鍵）進入故障歷史記錄，記錄當前報警代碼（如 A.02、A.32 等），不同代碼對應不同故障（示例如下）：

    報警代碼	含義	常見原因
    A.02	過壓	輸入電壓過高、減速時間過短（再生過壓）
    A.04	欠壓	輸入電源缺相、母線電容老化
    A.31	過流	電機短路、負載突變或模塊損壞
    A.32	過載	負載過重、參數設置不當
    A.41	散熱異常	風扇停轉、散熱片堵塞

• 無代碼僅紅燈亮：
  • 可能是面板通信故障、內部電源板損壞或硬件初始化失敗，需直接檢查硬件。

2. 電源與主回路檢測

• 輸入電源檢查：
  • 用萬用表測量三相輸入電壓（L1/L2/L3-N），額定值為 AC 380~480V，允許波動 ±10%，若電壓不平衡度超過 5% 或缺相，檢查進線斷路器、接觸器及線纜。
• 直流母線電壓測量：
  • 斷電后等待 5 分鐘（確保電容放電），測量 P/+ 與 N/- 端子間電壓：
    • 正常空載時約為輸入電壓 ×1.35（如 380V 輸入時母線電壓≈513V）。
    • 若母線電壓過高（如 > 800V，對應 A.02 報警），可能是輸入電壓過高或再生電阻未接入；若過低（<400V，對應 A.04 報警），可能是輸入缺相或電容老化。
• 主回路硬件檢測：
  • 斷開電源，用萬用表二極管檔測量 IGBT 模塊（P/N 與 U/V/W 端子）：
    • P 到 U/V/W 應顯示 0.3~0.7V 正向壓降，反向截止；N 到 U/V/W 反向顯示 0.3~0.7V 壓降，正向截止。
    • 若某相正反向均為 0V 或無窮大，說明模塊擊穿，需更換功率模塊。

3. 負載與機械系統排查

• 手動盤車測試：
  • 斷開電機與負載連接，手動轉動電機軸，檢查是否卡滯（正常應順滑）。若盤車困難，可能是電機軸承損壞或負載機械卡死，需維修機械部件。
• 負載電流監測：
  • 重新連接負載，通過驅動器面板監控運行時的輸出電流（正常帶載時≤額定電流）。若電流持續超過 150% 額定值并觸發紅燈，可能是負載過重或參數設置不當（如扭矩限制過�。�。
• 慣量與參數匹配：
  • 檢查負載慣量是否超過電機允許范圍（參考手冊），若慣量比過大，需設置合適的慣量比參數（如 b2-01）或增加減速比。

4. 散熱與溫度相關故障

• 驅動器溫度檢測：
  • 用紅外測溫儀測量散熱片溫度，正常運行時≤60℃，若超過 70℃觸發 A.41 報警，可能是：
    • 風扇故障：拆開驅動器側板，通電觀察風扇是否轉動（轉速應≥2000rpm），若停轉，更換風扇（型號需匹配）。
    • 散熱片積塵：用壓縮空氣清理散熱片縫隙中的灰塵（避免使用濕布）。
    • 環境溫度過高：確保柜體通風良好，必要時加裝散熱風扇或空調。

5. 編碼器與反饋系統檢查

• 編碼器信號測試：
  • 斷開編碼器線纜，用示波器測量驅動器側編碼器接口（如 CN2）的 A/B/Z 相脈沖，手動轉動電機時應輸出穩定波形。若信號異常（如丟脈沖、波形畸變），可能是：
    • 線纜問題：更換雙絞屏蔽線，確保接地端連接到驅動器 PE 端子。
    • 編碼器損壞：拆下編碼器，用萬用表測量電源端（如 5V）與地之間的電阻，若短路則編碼器內部故障，需更換。
• 反饋參數設置：
  • 確認編碼器類型參數（如 a1-02）與實際編碼器匹配（如增量式 17 位、絕對式等），若參數錯誤會導致反饋異常。

6. 控制信號與參數重置

• 控制信號輸入檢查：
  • 用萬用表測量啟動信號（如 STF 與 COM 端）的電壓，ON 時應為 DC 24V（PNP 型）或 0V（NPN 型），若信號不穩定，檢查按鈕、繼電器或 PLC 輸出點。
• 參數初始化：
  • 若懷疑參數混亂（如誤修改導致紅燈報警），可通過面板將參數恢復出廠設置（操作步驟：按 MODE 鍵進入?yún)��?shù)模式，找到 No. b1-09，設置為 “1” 并保存），然后重新輸入電機參數和控制參數。

7. 硬件板卡替換測試

• 驅動板與主板排查：
  • 若上述步驟均未解決問題，可能是內部電路板故障（如驅動板上的 IGBT 驅動芯片損壞、主板 CPU 異常）。在有備件的情況下，可替換同型號的驅動板、主板或電源板進行交叉測試，定位故障板卡。
• 專業維修提示：
  • 電路板維修需專業工具（如 BGA 焊機、示波器），非專業人員請勿擅自拆卸，避免靜電損壞元件。建議聯系安川授權維修中心進行芯片級維修或更換板卡。

三、維修注意事項

1. 安全操作：
   • 驅動器斷電后需等待 10 分鐘以上，確保主電容放電完畢（用萬用表測量 P/N 端子電壓 < 30V），避免觸電。
2. 模塊更換規范：
   • 更換功率模塊時，需涂抹導熱硅脂（厚度 0.1~0.2mm），確保散熱良好；擰緊螺絲時按對角線順序，避免受力不均。
3. 參數備份：
   • 修改參數前，通過 SigmaWin + 軟件或面板備份當前參數，防止初始化后丟失重要設置。
4. 環境兼容性：
   • 檢查驅動器安裝環境是否符合要求（溫度 - 10~50℃，濕度≤90% RH 無結露），避免粉塵、油污侵入。

四、故障案例參考

• 案例 1：紅燈亮 + A.31 過流報警
  排查：測量電機三相繞組電阻，發現 U 相接地短路，更換電機后故障排除。
• 案例 2：紅燈亮無報警代碼
  排查：拆開驅動器發現電源板上保險絲 F1 燒毀，更換同規格保險絲（250V/5A）后，測試輸入電源發現三相電壓不平衡，修復供電系統后正常。
• 案例 3：紅燈亮 + A.41 過熱報警
  排查：風扇轉動正常但散熱片溫度高，發現柜體通風口被封堵，加裝強制散熱風扇并清理風道后故障消除。

五、專業維修建議

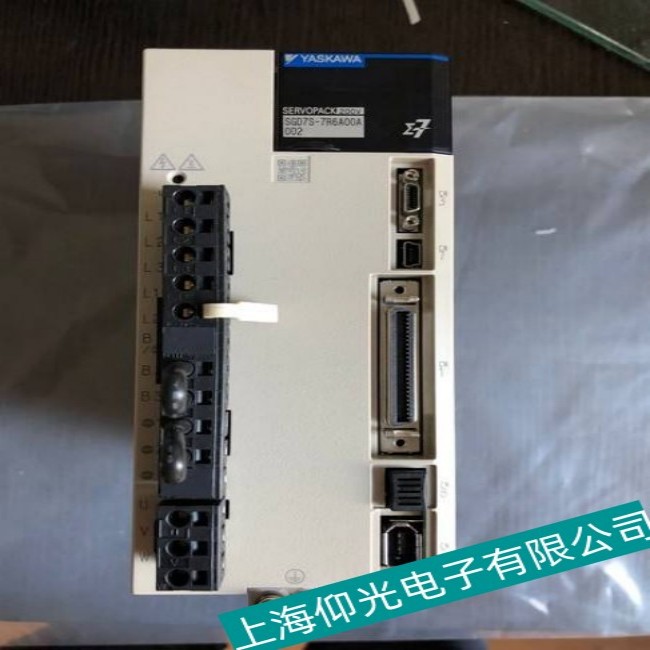

• 驅動器型號（SGD7S-330A00A002）及序列號；
• 報警代碼（如有）、紅燈亮時的運行狀態（空載 / 帶載）；
• 已執行的排查步驟和測試數據（如電壓、電流值）。
